电阻器按结构形式可分为圆柱形管型圆盘型

众所周知贴片电阻又名片式固定电阻器,是金属玻璃釉电阻器中的一种。是将金属粉和玻璃釉粉混合,采用丝网印刷法印在基板上制成的电阻器。具有体积小、重量轻、安装密度高、抗震性强、抗干扰能力强、耐潮湿和高温、温度系数少、高频特性好等优点。广泛应用在于电子通讯、汽车电子、医疗设备、高端音响、仪器仪表等。

然而贴片电阻形状分为几类?想必大家都不是很了解,其实贴片电阻形状可分为矩形状、圆柱形状、异形类形状三种,按种类分有电阻器、电容器,电感器、晶体管及小型集成电路等。而小编大致整理资料写编成文分享给大家如下。

贴片电阻形状

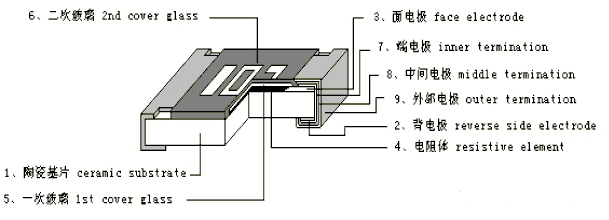

一、矩形状电阻又叫贴片式形状电阻它的结构可分为基板、电极、电阻膜、保护层所制成下列解释结构说明及矩形状类电阻图解。




(1)基板:基板要具有良好的电绝G8P-1A4P DC12缘性、导热性和机械强度高等特征。一般基板的材科多采用高纯度的(96%) AL203陶瓷。其工艺要求表面平整、划线准确,以确保电阻、电极浆料印制到位;

(2)电极:片式电阻器一般都采用三层电极结构,最内层的是内层电极,它是连接电阻体位于中间层的是中间电极,它是镀镍( Ni)层,也被称为阻挡层,其主要作用是提高电阻器在焊接时的耐热性,避免造成内层电极被溶蚀。位于最外层的是外层电极,它也被称为可焊层,该层除了使电极具有良好的可焊性外,还可以起到延长电极保存期的作用。通常,外层电极采用锡一铅(S。-Pb)合金电镀而成;

(3)电阻膜:电阻膜是采用具有一定电阻率的电阻浆料印制在陶瓷基板上,然后再经过烧结而成的厚膜电阻;

(4)保护层:保护层位于电阻膜的外部,主要起保护作用。它通常可以细分为封包玻璃保护膜、玻璃釉涂层和标志玻璃层。其中,封包玻璃保护膜直接覆盖在电阻膜之上,一般是采用低熔点的玻璃浆料,经印制烧结而成。他一方面起保护作用,另一方面起绝缘作用,以避免电阻器与相邻的导体或线路之间因接触而造成故障。另外,该保护层还可以在电镀中间电极的过程中,防止电镀液对电阻膜的侵蚀和损害;

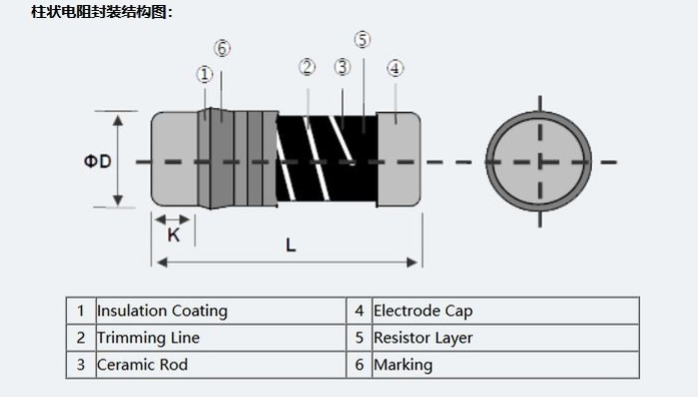

二、圆柱形状电阻又叫晶圆电阻、无引线电阻、无脚电阻、色环电阻等是电阻元器件一种主要用於表面贴装加工过程晶圆无引脚电阻与晶片(贴片)电阻,同样为表面贴装元件,晶圆电阻在功能上,机械结构上,电气特性上,安全性上,明显优於贴片(晶片)电阻,且杂音比厚膜晶片电阻器更低。圆柱型MELF电阻主要适用於功率型/高压冲击型/精密型/安全性要求高的高阶电路中。下列图是圆柱形状电阻结构图。

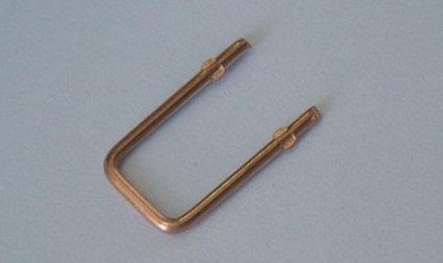

三、异形状又叫取样电阻、采样电阻、压脚型锰铜电阻,材质采用合金、锰铜制成,形状有着门型、U型、M型、弹簧型、S型、L型、直线型等,主要具有较低的电阻温度系数,较宽的使用温度范围(480℃以下),加工性能良好,具有良好的焊接性能等特点。广泛应用在于制作仪器仪表,电子以及工业设备中的电子元件。也是属于贴片电阻一种电阻只是形状较大不过阻值范围1毫欧-200毫欧等都可选择。


以上内容主要介绍矩形、圆柱形、异形状三种贴片电阻形状讲解,
