厚膜无感电阻

厚膜无感电阻,在高频测量过程,耐脉冲负载,泄放等,都要用到,传统的几乎会选用绕线无感电阻,但是性能方面差距确实很大,对无感电阻的感值测做试,200W厚膜无感功率电阻,测试频度为6.78M,使用阻抗测试仪进行感值测试,电感值为192nH,同功率的绕线电阻,感值为2.8uH,在失效形式方面,厚膜电阻较为安全,为断路状态,绕线的可能会发生产爆炸!

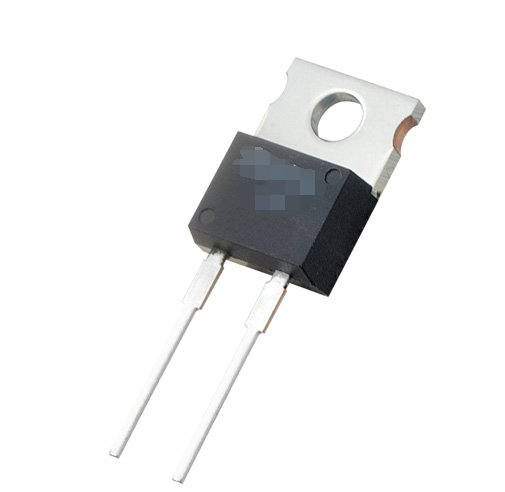

TO-220封装平面功率电阻,提供薄膜和厚膜两种技术,薄膜技术不仅可以实现高达35W的功率,而且可以提供50ppm的温飘和1%的阻值精度,阻值范围为10Ω-51KΩ,厚膜技术阻值范围为0.02Ω-510KΩ。该系列电阻具有极好的频率特性,热阻为3.3℃/W。


阻值范围0.02Ω-510KΩ

额定功率35W

最高精度±1%

温飘±50ppm

尺寸TO-220

安装方式平面安装

电阻技术薄膜,厚膜

最大电流25A

热阻3.3℃/W

电感0.01μH

绝缘电压2KV

工作温度范围-55℃至+175℃

RoHS  Y
