温度保险丝
温度保险丝,也称为温度保险丝,是一种切断温度传感电路的装置。
1简介
温度熔断器可以感应电气和电子产品异常运行产生的过热,从而切断电路,避免火灾的发生。常用于:吹风机、电熨斗、电饭煲、电炉、变压器、电动机、饮水机、咖啡壶等。温度保险丝在工作后不能再次使用,只能在熔化温度下工作一次。
2成分类型
构造温度熔断器的方法有多种,以下是三种常用的方法:

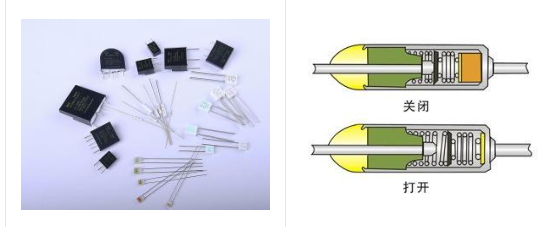

类型1:有机型温度保险丝
由滑动触点、弹簧和不导电的热芯组成。在温度保险丝激活之前,电流从左导线流到滑动触点,然后通过金属外壳流到右导线。当外部温度达到预定温度时,有机物会融化,压缩弹簧会变得松动。弹簧展开,滑动触点与左侧导线分离。电路断开,滑动触点和左导线之间的电流被切断。

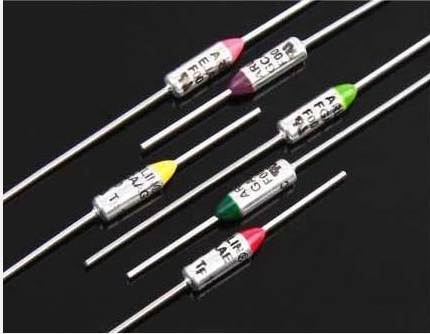

第二种:瓷管式温度熔断器
由轴对称引线、可在特定温度下熔化的易熔合金、防止熔化和氧化的特殊化合物以及陶瓷绝缘体组成。当周围温度升高时,特定的树脂混合物开始液化。当它达到熔点时,在树脂混合物的帮助下(增加熔化合金的表面张力),熔化的合金在表面张力的作用下迅速收缩成以两端引线为中心的球形,从而永久切断电路。
第三种:方形外壳温度保险丝
温度熔断器的两个引脚之间连接着一段可熔金线,并涂有特殊树脂。电流可以从一个引脚流到另一个引脚。当温度熔断器周围的温度上升到其工作温度时,其易熔合金熔化,并在表面张力和特殊树脂的帮助下收缩成球形,附着在两个引脚的末端。通过这种方式,电路被永久切断。
以下项目是确保保险丝正常工作所必需的:
i) 每个温度保险丝都有额定电流和电压、熔化温度(Tf)、工作温度(Th)和最高温度(Tm),必须在指定参数范围内使用。
Ii)在选择保险丝的安装位置时,应注意不要由于成品内部的振动和其他附件的位移而将应力传递到保险丝上。
Iii)应将其安装在温度保险丝熔断后温度不会上升到最高工作温度以上的位置。
Iv)不能用于液体或湿度保持在95%以上的机器。
v) 温度保险丝应安装在只能感应温度保险丝热源的位置。当施工中不可避免地要安装隔热板时,例如,在加热器上安装时,注意不要直接连接,以防止火线加热温度保险丝
Vi)如果温度保险丝的电流因并联或过电流或过电压的连续通过而增加,温度保险丝的内部触点将损坏,从而影响其正常工作。因此,在上述条件下不能使用。
尽管温度熔断器在设计上具有很高的可靠性,但单个温度熔断器所能处理的特殊情况存在局限性。如果由于人为或不可预见的不可抗力导致温度保险丝损坏而无法正常工作,则当机器出现异常时,无法及时切断电路。因此,当机器过热时,当不正确的动作直接影响人体时,当除了保险丝之外没有电路切割设备时,以及当需要高安全性时,应使用两个或多个具有不同熔化温度的温度保险丝。
薄温熔断器是专门为保护锂离子电池免受过热而开发的。它们的工作原理与上述第二种温度保险丝相同,后者使用低熔点合金连接电路。低熔点合金被包裹在助熔树脂周围,并且低熔点合金连接到金属引导件并用塑料材料密封。当电池内部或外部出现短路或其他原因,导致电池内部温度上升到一定水平时,靠近电池芯的温度保险丝会迅速熔断,从而切断电池的外部电路,防止电池爆炸并造成人身伤害事件。由于手持电子设备的便携性越来越强,温度熔断器的尺寸也需要更小、更薄、更好。目前,最薄的温度保险丝可以有0.65mm厚和2.7mm宽。温度保险丝的内阻也很小,只有8米Ω左右,待机模式下的功耗很低,可以大大增加锂离子电池的待机时间。
它也有一些缺点。首先,它是不可逆转的,不如PTC好。即使意外故障导致PTC发生故障,一旦故障得到解决,蓄电池也可以继续工作。一旦温度保险丝激活,整个蓄电池将不再工作。当然,随着锂离子电池质量的提高,此类意外故障的概率会降低。一旦发生异常,它会阻止电池继续使用,但反而成为温度保险丝的优势。毕竟,与人身伤害事件相比,电池的成本微不足道。俗话说,宁可错杀也不要放手。只要手机电池出现高温故障,谁敢把这个潜在的炸弹留在身边?其次,它不能使用普通方法进行焊接和加工,如PPTC,因为它可以承受短时间的高温。因此,它可以通过回流焊炉进行焊接,并直接注入电池。然而,温度熔断器只能通过点焊、激光焊接和其他方法进行局部焊接,以防止其熔化。
目前常用的是98℃和92℃的低温熔断器。在1℃/min的加热速率下,98℃低温熔断器的熔化温度为94±3,92℃高温熔断器的融化温度为89+3/-4,即85℃~92℃。目前,国内制造商正在开发熔化温度更高的低温熔断器。温度熔断器可分为:
按材质分类:可分为金属外壳、塑料外壳和氧化膜外壳
根据温度可以分为:73度99度77度94度113度121度133度142度157度172度192度216度227度240度70度77度84度92度95度105度110度115度121度128度130度139度141度144度152度157度169度184度185度192度116度227度228度240度250度280度320度

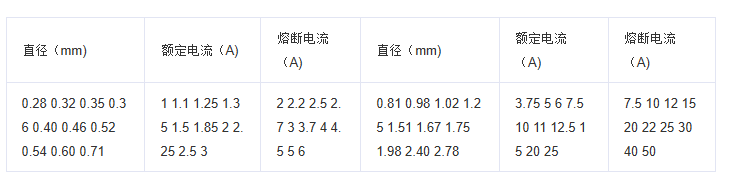

3常用保险丝规格
(铅含量不超过1000PPM,引脚由镀锡铜线制成)
